護理綜合穿刺虛實結合教學訓練系統

上醫寶松堂護理綜合穿刺虛實結合教學訓練系統

技術指標：

護理綜合穿刺虛實結合教學訓練系統（教師端），利用虛實結合和力反饋技術，模擬真實的穿刺操作環境和操作步驟；提供人體部位的穿刺模型；外設器械同步實時地仿真穿刺，并提供真實的力反饋突破感；完整的穿刺流程可滿足醫學院護理類學生、醫院實習護士等做臨床實習之前的技能培訓和考核。本系統采用先進的虛擬現實和力反饋技術研發而成，系統包括兩部分：外設器械模擬（含：一套成人手臂和力反饋穿刺針）和虛實結合三維仿真訓練軟件。

一、靜脈留置針虛實結合訓練系統

1、外設器械模擬：

★進行靜脈留置針時使用力反饋靜脈留置針穿刺針進行穿刺的操作。外設器械模擬部分可實現，有兩個靜脈上穿刺點可以選擇，完整的穿刺過程，配備的力反饋系統，操作者穿刺時可體會(huì )到針進入皮膚時的阻力和進入血管時的落空感。操作正確穿刺針上有1顆LED燈亮起，表示回血功能，軟件同步操作。設備可模擬調節滴速，軟件實時進行滴速調節。

2、虛實結合穿刺教學系統：

系統支持完整的穿刺流程，包含同臨床一致的穿刺操作、封管操作等；交互式力反饋技術，可提供每一個解剖層次的精確力感；豐富的血管模型，讓操作者隨意選擇穿刺位置，更加貼近臨床。

★1、具備一套成人手臂模型，模型內置智能芯片，能感知針頭插入的角度和是否識別插入血管，并通過剖視窗口可以實時看到針穿刺入的位置，展示血管及周邊肌肉、脂肪解剖結構。手臂具備2個不同位置穿刺模組。穿刺模組可以更換。手臂模型可以自由旋轉調節注射位置，當手臂模型旋轉時，三維虛擬仿真手臂也實時同步旋轉調整位置。（需提供樣品現場演示）

★2、操作者可以直接在硅膠手臂上進行消毒，消毒痕跡可以顯示在三維虛擬軟件的手臂上。（需提供樣品現場演示）

★3、內置智能傳感芯片力反饋穿刺針，可通過智能傳感芯片和數據算法能夠自動識別針穿刺的角度，并實時在電腦屏幕上顯示持針角度的變化。如果角度不正確會(huì )提示操作錯誤。在靜脈穿刺刺破皮膚時，刺穿血管時有突破落空感，與實際相符，并提供準確的操作手感。（需提供現場演示）

3、虛實結合操作功能點：

完整、清楚、準確地展示靜脈穿刺的具體操作流程，在部分操作過程中可360°旋轉、縮放視角。系統能夠智能引導學員完成整體靜脈穿刺的操作。操作步驟內容如下：

3.1、用物準備：選擇準備靜脈留置針所需的用物，若選擇有誤，會(huì )彈出錯誤提示，并顯示正確答案。

3.2、選擇常用的淺靜脈，并選擇需要練習的靜脈，評估血管彈性。

3.3、穿刺操作

（1）扎止血帶：在穿刺點上方6-10cm處扎上止血帶。

（2）消毒：使用棉簽蘸取安爾碘消毒穿刺部位，范圍不小于5cm，，消毒時顯示消毒痕跡。

（3）排氣：操作者可以通過調節輸液滾輪進行排氣的操作，調節時電腦屏幕上實時顯示滴速。

★（4）穿刺：操作者使用力反饋靜脈留置針穿刺針，可以直接調整針尖斜面朝上。與皮膚呈15-30°進針穿刺模擬手臂，穿刺過程中在屏幕上可以實時且同步通過剖視窗口視角來查看穿刺的位置和角度。（需提供樣品現場演示）

★（5）突破血管：穿刺針上的燈亮紅色，表示回血，見回血后降低角度5°~15°沿靜脈進入0.2cm，穿刺過程三維仿真軟件實時同步穿刺的角度，角度錯誤則提示調整角度。（需提供樣品現場演示）

★（6）退針芯：操作者可以左手持Y接口，右手先退出針芯少許。再將外套管沿血管方向送入的同時退針芯，左手固定兩翼，右手迅速將針芯抽出。退針芯的操作實時與三維虛擬仿真軟件同步，在真實手臂模型上的退針芯操作會(huì )同步顯示在屏幕上。（需提供樣品現場演示）

（7）固定：透明敷貼固定留置針、膠布留置針三叉接口、頭皮鋼針管及針柄。

★（8）調節滴速：操作者調節輸液滾輪，調節時電腦屏幕上實時顯示當前滴速并進行判斷滴速調節是否正確。（需提供樣品現場演示）

★（9）封管：操作者用的注射器連接靜脈留置針，進行推注封管液的操作，電腦屏幕上可同步顯示連接、拔除注射器以及推注的操作。（需提供樣品現場演示）

（10）拔針：輸液完畢，去除膠布和無菌敷貼。關閉調節器，迅速拔出留置針，縱向按壓穿刺點至不出血為止。

二、靜脈輸液虛實結合訓練系統

1. 外設器械模擬

★進行靜脈輸液時使用力反饋穿刺針進行穿刺的操作。外設器械模擬部分可實現，任意靜脈上穿刺點的選擇，完整的穿刺過程，配備的力反饋系統，操作者穿刺時可體會(huì )到針進入皮膚時的阻力和進入血管時的落空感。操作正確穿刺針上有1顆LED燈亮起，表示回血功能，軟件同步操作。設備可模擬調節滴速，軟件實時進行滴速調節。

2. 虛實結合穿刺教學系統

系統支持完整的穿刺流程，包含同臨床一致的穿刺操作、術后處理、應急處置等；交互式力反饋技術，可提供每一個解剖層次的精確力感；豐富的血管模型，讓操作者隨意選擇穿刺位置，更加貼近臨床。

可訓練的穿刺部位，上臂部位自由選擇。

1、具備一套成人手臂模型，模型內置智能芯片，能感知針頭插入的位置即深度和角度，并通過剖視窗口可以實時看到針穿刺入的位置，展示血管及周邊肌肉、脂肪解剖結構。

★2、穿刺硅膠手臂逼真，配套使用力反饋的手指插件，操作者可以用手自由在硅膠手臂上選擇穿刺點，并可以用手觸摸硅膠手臂觸及血管彈性，系統會(huì )實時感知觸摸位置，并在三維虛擬軟件上實時同步呈現手指觸摸位置。（需提供現場演示）

★3、操作者可以使用力反饋設備直接在硅膠手臂上進行消毒，消毒過程和消毒痕跡可以顯示在三維虛擬軟件的手臂上。（需提供現場演示）

★4、內置智能傳感芯片力反饋穿刺針，可通過智能傳感芯片和數據算法能夠自動識別針穿刺的角度，并實時在電腦屏幕上顯示持針角度的變化。如果角度不正確會(huì )報警提示操作錯誤。在靜脈穿刺刺破皮膚時，刺穿血管時有突破落空感，與實際相符，并提供準確的操作手感。（需提供現場演示）

3. 虛實結合操作功能點

完整、清楚、準確地展示靜脈穿刺的具體操作流程，在部分操作過程中可360°旋轉、縮放場景并加以語音說明。系統能夠智能引導學員完成整體靜脈穿刺的操作。操作步驟內容如下：

3.1、用物準備：

選擇準備輸液所需的用物，若選擇有誤，會(huì )彈出錯誤信息。

3.2、選擇常用的淺靜脈。并選擇需要練習的靜脈。

3.3、用力反饋手指插件評估血管彈性。

3.4、選擇較佳穿刺點。

3.5、穿刺：鋪墊巾扎止血帶、消毒穿刺部分、核對患者及藥液、穿刺。

（1）鋪枕墊扎止血帶：穿刺下方鋪上枕墊，并在穿刺部位6-8cm處扎上止血帶。

（2）消毒穿刺部分：使用棉簽蘸取安爾碘消毒穿刺部位兩次，范圍不小于5cm，并將棉簽丟入醫療垃圾桶中。通過力反饋觸摸傳感器技術實現在硅膠模擬手臂上的消毒與電腦屏幕上虛擬手臂的消毒同步，消毒時實時顯示消毒痕跡。

（3）穿刺：操作者使用力反饋穿刺針，并可以直接調整針尖斜面朝上。與皮膚呈15-30°進針穿刺模擬手臂，穿刺過程中在屏幕上可以實時且同步通過剖視窗口視角來查看穿刺的位置、角度和深度。

三、動脈採血虛實結合訓練系統

1.外設器械模擬

★動脈採血時使用力反饋注射模塊進行穿刺的操作。外設器械模擬部分可實現，動脈上任意穿刺點的選擇，完整的穿刺過程，配備的力反饋系統，操作者穿刺時可體會(huì )到針進入皮膚時的阻力和進入血管時的落空感。

2. 虛實結合動脈採血教學系統

系統支持完整的採血流程，包含同臨床一致的採血操作、術后處理、應急處置等；交互式力反饋技術，可提供每一個解剖層次的精確力感；豐富的血管模型，讓操作者選擇穿刺位置，更加貼近臨床。

可訓練的採血部位，上肢動脈採血。

①、具備一套成人手臂模型，模型內置智能芯片，能感知針頭插入的位置和角度，并通過剖視窗口可以實時看到針穿刺入的位置，展示血管及周邊肌肉、脂肪解剖結構。

②、模型內置搏動設備模擬真實動脈搏動頻率、力度。（需提供現場演示）

★③、內置智能傳感芯片力反饋穿刺針，可通過智能傳感芯片和數據算法能夠自動識別針穿刺的角度和深度，并實時在電腦屏幕上顯示持針角度和深度的變化。如果角度不正確會(huì )報警提示操作錯誤。刺穿動脈血管時有突破落空感，與實際相符，并提供準確的操作手感。操作正確穿刺針上有LED燈亮起，表示回血功能，軟件同步顯示回血。（需提供現場演示）

3. 系統功能點

完整、清楚、準確地展示動脈採血的具體操作流程，在部分操作過程中可360°旋轉、縮放場景并加以語音說明。系統能夠智能引導學員完成整體靜脈穿刺的操作。操作步驟內容如下：

3.1、用物準備：選擇準備動脈採血所需的用物，若選擇有誤，會(huì )彈出錯誤信息。

3.2、選擇穿刺動脈：選擇上肢常用的動脈，并選擇需要練習的動脈。

3.3、★評估橈動脈：可以語音囑咐患者握拳后，操作者可以用雙手在模擬人硅膠手臂上按壓尺動脈及橈動脈，此時三維仿真軟件中可以觀察手掌顏色變化，囑咐患者張開五指，三維仿真軟件會(huì )同步顯示張開五指的動作。繼續在模擬人硅膠手臂上按壓橈動脈并松開按壓尺動脈的手，此時三維仿真軟件中可以觀察手掌的顏色恢復變化。手掌顏色5-15秒之內恢復，表示該動脈可用于動脈穿刺。（需提供現場演示）

3.4、選擇較佳穿刺點：可以局部**橈動脈，并可視動脈的搏動。

3.5、二次消毒：使用棉簽蘸取安爾碘消毒穿刺部位兩次，消毒直徑為8厘米，通過力反饋觸摸傳感器技術實現在硅膠模擬手臂上的消毒與電腦屏幕上虛擬手臂的消毒同步，消毒時實時顯示消毒痕跡。

3.5、穿刺準備：穿刺下方放置墊枕、鋪上治了巾。

3.5、採血、拔針：選擇動脈採血裝置動脈血氣針。

動脈血氣針：動脈血氣針預設位置1.6ml，操作者使用力反饋穿刺針，調整針尖斜面朝上。與皮膚呈45-90°進針穿刺模擬手臂，穿刺過程中在屏幕上可以實時且同步通過剖視窗口視角來查看穿刺的位置、角度和深度，固定角度，見血后停止進針,血液自動涌入採血器，到達預設位置后拔針。

3.6、穿刺后處理：無菌紗布加壓止血5-10分鐘，用物按醫療垃圾分類處理。

四、小兒頭皮針靜脈穿刺虛實結合訓練系統

1. 外設器械模擬

★進行靜脈輸液時使用力反饋穿刺針進行穿刺的操作。外設器械模擬部分可實現，任意靜脈上穿刺點的選擇，完整的穿刺過程，配備的力反饋系統，操作者穿刺時可體會(huì )到針進入皮膚時的阻力和進入血管時的落空感。操作正確穿刺針上有LED燈亮起，表示回血功能，軟件同步操作。設備可模擬調節滴速，軟件實時進行滴速調節。

2. 虛實結合穿刺教學系統

系統支持完整的穿刺流程，包含同臨床一致的穿刺操作、術后處理、應急處置等；交互式力反饋技術，可提供每一個解剖層次的精確力感；豐富的血管模型，讓操作者隨意選擇穿刺位置，更加貼近臨床。

2.1、★具備一套小兒全身模型，在進行頭皮靜脈穿刺時，小兒會(huì )哭鬧，小兒模型頭部會(huì )使勁搖晃，模型手部也會(huì )晃動。需要操作者人文關懷，安慰小兒，并固定小兒模型頭部，則小兒模型頭部和手部會(huì )逐漸停止晃動，才可以進行頭皮靜脈穿刺。同時三維虛擬仿真系統實時同步顯示操作過程。（需提供現場演示）

2.2、模型內置智能芯片，能感知針頭插入的位置和角度，并通過剖視窗口可以實時看到針穿刺入的位置，展示血管及周邊肌肉、脂肪解剖結構。幼兒可供選擇部位包括：頭皮靜脈（額正中靜脈，額淺靜脈和顳淺靜脈）。

2.3、穿刺硅膠頭皮逼真，操作者可以用手在硅膠手臂上選擇穿刺點，并可以用手觸摸硅膠頭皮觸及血管彈性，系統會(huì )實時感知觸摸位置，并在三維虛擬軟件上實時同步呈現手指觸摸位置。

★2.4、操作者可以使用力反饋消毒模塊直接在硅膠頭皮上進行消毒，消毒過程和消毒痕跡可以實時顯示在三維虛擬軟件的小兒頭部上。（需提供現場演示）

★2.5、內置智能傳感芯片力反饋穿刺針，可通過智能傳感芯片和數據算法能夠自動識別針穿刺的角度，并實時在電腦屏幕上顯示持針角度的變化。如果角度不正確會(huì )報警提示操作錯誤。在靜脈穿刺刺破皮膚時，刺穿血管時有突破落空感，與實際相符，并提供準確的操作手感。（需提供現場演示）

3. 系統功能點

完整、清楚、準確地展示靜脈穿刺的具體操作流程，在部分操作過程中可360°旋轉、縮放場景并加以語音說明。系統能夠智能引導學員完成整體靜脈穿刺的操作。操作步驟內容如下：

3.1、用物準備：

選擇準備輸液所需的用物，若選擇有誤，會(huì )彈出錯誤信息。

3.2、選擇常用的淺靜脈。并選擇需要練習的靜脈。

3.3、用力反饋手指插件評估血管彈性。

3.4、選擇較佳穿刺點。

3.5、穿刺：鋪墊巾扎止血帶、消毒穿刺部分、核對患者及藥液、穿刺。

（1）消毒穿刺部分：使用棉簽蘸取安爾碘消毒穿刺部位兩次，范圍不小于5cm，并將棉簽丟入醫療垃圾桶中。通過力反饋觸摸傳感器技術實現在硅膠模擬嬰兒頭皮上的消毒與電腦屏幕上虛擬手臂的消毒同步，消毒時實時顯示消毒痕跡。

（2）穿刺：操作者使用力反饋穿刺針，并可以直接調整針尖斜面朝上。與皮膚呈正確進針穿刺模擬小兒頭部模型，穿刺過程中在屏幕上可以實時且同步通過剖視窗口視角來查看穿刺的位置、角度和深度。

五、肌肉注射虛實結合教學系統

1. 外設器械模擬

★進行肌肉注射時使用力反饋注射針進行注射的操作。外設器械模擬部分可實現，多個注射部位的選擇，完整的注射過程，配備的力反饋系統，操作者注射時可體會(huì )到針進入皮膚和肌肉時的阻力。

2. 虛實結合注射教學系統

系統支持完整的注射流程，包含同臨床一致的注射操作、術后處理、應急處置等；交互式力反饋技術，可提供每一個解剖層次的精確力感；豐富的血管模型，讓操作者隨意選擇注射位置，更加貼近臨床。

可訓練的注射部位，部位自由選擇。

2.1、具備一套成人臀部模型，模型內置智能芯片，能感知針頭插入的位置即深度和角度，并通過剖視窗口可以實時看到針注射入的位置，展示血管及周邊肌肉、脂肪解剖結構。具有三維視角：清楚地展現臀大肌解剖結構。

2.2、標記功能：如肌肉注射時，注射位置的定位標記?？梢允褂檬址ê瓦B線法進行標記定位。操作者可以在三維虛擬臀部上選擇注射點，定位標記。（需提供現場演示）

★2.3、操作者可以使用棉簽直接在虛擬三維臀部上進行消毒，消毒過程和消毒痕跡可以顯示在三維虛擬軟件的臀部上。（需提供現場演示）

★2.4、內置智能傳感芯片力反饋注射針，可通過智能傳感芯片和數據算法能夠自動識別針注射的角度和深度，并實時在電腦屏幕上顯示持針角度和深度的變化。在成人臀部虛實結合模型進行肌肉注射扎針時，能提供準確的操作手感。（需提供現場演示）

3. 軟件系統功能點

3.1 為學生構建了一個虛擬的操作環境，結合解剖學模型，讓學生在更加真實的情景中逐漸熟練臀大肌定位，使學習不限時間、不限地點，隨時隨地隨心，讓學生在反復練習中提高自己的技能水平。

★3.2 模式選擇：系統提供兩種模式，練習模式與考核模式，操作者可選擇想要的模式。

★3.3 3D交互式虛擬仿真軟件教學系統，采用三維仿真技術，將傳統模擬人無法展現的一些視角盲點，使用計算機圖形模擬技術通過軟件直觀呈現出來。

★3.4 軟件關鍵步驟可進行交互操作，根據語音提示與場景內模型發光閃爍，引導操作者鼠標點擊相關操作內容，完成接下來的操作內容的進行。

★3.5 具有三維剖視、視角：清楚地展現人體內部狀態，準確的對臀大肌定位的各項內容進行三維動畫或三維還原。

3.6自由視角：可以通過三維360°旋轉視角，縮放、旋轉、平移模型。

3.7 定義：臀大肌，髂骨，尾骨肌，坐骨神經，骶骨，股骨，恥骨，坐骨，尾骨，髂窩。

3.8 功能障礙：髂骨，臀大肌，尾骨肌，坐骨神經，骶骨，股骨，恥骨，髂窩。

3.8.1 髂骨：成骨不全，佝僂病，骨佩吉特氏病，脫臼，骨折，類風濕性關節炎，鱤染性關節炎，骨關節炎，銀屑病關節炎。

3.8.2 臀大肌、尾骨?。杭⊙?。

3.8.3 坐骨神經：復雜部位疼痛綜合征。

3.8.4 骶骨：骶骨骨折，骶骨腫癅。

3.8.5 股骨：股骨頭壞死，股骨頸骨折。

3.8.6 恥骨：聯合分離，恢復不良。

3.8.7 髂窩：髂窩膿腫。

3.9 臀部解剖：臀大肌，坐骨神經，臀裂頂點，髂嵴較高點，尾骨點，髂前上棘。

3.9.1 臀大?。和ㄟ^(guò)模型發光展示臀大肌。

3.9.2 坐骨神經：通過模型發光展示坐骨神經，也可以通過右側文字介紹了解坐骨神經。

3.9.3 臀裂頂點：通過模型發光展示臀裂頂點。

3.9.4 髂嵴較高點：通過模型發光展示髂嵴較高點，也可以通過右側文字介紹了解髂嵴較高點。

3.9.5 尾骨點：通過模型發光展示尾骨點，也可以通過右側文字介紹了解尾骨點。

3.9.6 髂前上棘：通過模型發光展示髂前上棘，也可以通過右側文字介紹了解髂前上棘。

3.10 定位法：連線法，十字法。

3.10.1 連線法：有交互模式和演示模式。交互模式通過語音和字幕的提示與場景內模型發光閃爍，引導操作者鼠標點擊相關操作內容，完成接下來的操作內容的進行；交互模式分為兩種情況，其中一種需要對模型進行操作。演示模式自動播放，可以隨時暫停/繼續/停止播放。

3.10.2 十字法：有交互模式和演示模式。交互模式通過語音和字幕的提示與場景內模型發光閃爍，引導操作者鼠標點擊相關操作內容，完成接下來的操作內容的進行；交互模式分為兩種情況，其中一種需要對模型進行操作。演示模式自動播放，可以隨時暫停/繼續/停止播放。

3.11 表皮透明度：使模型的表皮變透明。

3.12 體表標記：在模型上標記。

3.13 表皮隱藏顯示：隱藏模型表皮。

3.13.1 變淡：使選中的部位變淡。

3.13.2 淡化其他：使未選中的部位變淡。

3.13.3 隱藏：使選中的部位隱藏。

3.14 多選：可同時選中多個按鍵。

六、皮內注射虛實結合訓練系統

1. 外設器械模擬

進行皮內注射時使用力反饋穿刺針進行穿刺的操作。

2. 虛實結合穿刺教學系統

系統支持完整的穿刺流程，包含同臨床一致的穿刺操作、術后處理、應急處置等；交互式力反饋技術，可提供每一個解剖層次的精確力感。

1、具備一套成人手臂模型，模型內置智能芯片，能感知針頭插入的位置即深度和角度，并通過剖視窗口可以實時看到針穿刺入的位置。

2、穿刺硅膠手臂逼真，配套使用力反饋的手指插件，操作者可以用手在硅膠手臂上選擇穿刺點，并可以用手觸摸硅膠手臂觸及血管彈性，系統會(huì )實時感知觸摸位置，并在三維虛擬軟件上實時同步呈現手指觸摸位置。

3、操作者可以使用力反饋設備直接在硅膠手臂上進行消毒，消毒過程和消毒痕跡可以顯示在三維虛擬軟件的手臂上。

4、內置智能傳感芯片力反饋穿刺針，可通過智能傳感芯片和數據算法能夠自動識別針穿刺的角度，并實時在電腦屏幕上顯示持針角度的變化。如果角度不正確會(huì )報警提示操作錯誤。

3. 虛實結合操作功能點

皮內注射操作包括消毒、準備注射、再次核對醫囑、扎針、注射、拔針、再次核對患者。

①消毒步驟通過三維虛擬仿真展示消毒過程。

②準備注射步驟三維虛擬仿真動畫展示。

③再次核對醫囑步驟通過三維虛擬仿真動畫展示護士右手持注射器再次詢問患者姓名內容。

④在進針過程中可實時同步進針的角度。針頭斜面朝上，與皮膚呈0-5°角刺入皮膚。

⑤注射完畢后針尖處患者皮膚會(huì )局部隆起皮丘。

⑥拔針步驟實時同步展示拔針過程。

⑦再次核對患者步驟通過三維虛擬仿真動畫展示再次核對患者內容。

操作后處理步驟包括整理、注意事項、洗手記錄、推車出病房、核對患者、青霉素皮試呈陰性、青霉素皮試呈陽性。

①整理步驟通過三維虛擬仿真展示整理過程。棉簽、針帽、彎盤依次高亮顯示，將用物放置到相應位置上。

②注意事項步驟通過三維虛擬仿真動畫展示注意事項內容，護士交代注意事項并放置呼叫器至患者床旁。

③洗手記錄步驟包括護士按照七步洗手法洗手并可自行填寫記錄單。

④推車出病房步驟護士推車出病房并文字、語音說明注意事項內容。

⑤核對患者步驟通過三維虛擬仿真動畫展示護士核對患者內容。

⑥青霉素皮試呈陰性步驟通過三維虛擬仿真動畫展示青霉素皮試呈陰性?xún)热?。查看患者手臂皮試結果若為陰性，患者局部皮丘大小無改變。

⑦青霉素皮試呈陽性步驟通過三維虛擬仿真動畫展示青霉素皮試呈陽性?xún)热?。查看患者手臂皮試結果若為陽性，患者局部皮丘隆起增大，出現紅暈。

七、皮下注射虛實結合訓練系統

1. 外設器械模擬

進行皮下注射時使用力反饋穿刺針進行穿刺的操作。

2. 虛實結合穿刺教學系統

系統支持完整的穿刺流程，包含同臨床一致的穿刺操作、術后處理、應急處置等；交互式力反饋技術，可提供每一個解剖層次的精確力感。

可訓練的穿刺部位，上臂部位自由選擇。

1、具備一套成人手臂模型，模型內置智能芯片，能感知針頭插入的位置即深度和角度，并通過剖視窗口可以實時看到針穿刺入的位置，展示血管及周邊肌肉、脂肪解剖結構。

2、穿刺硅膠手臂逼真，配套使用力反饋的手指插件，操作者可以用手自由在硅膠手臂上選擇穿刺點，并可以用手觸摸硅膠手臂觸及血管彈性。

3、操作者可以使用力反饋設備直接在硅膠手臂上進行消毒，消毒過程和消毒痕跡可以顯示在三維虛擬軟件的手臂上。

4、內置智能傳感芯片力反饋穿刺針，可通過智能傳感芯片和數據算法能夠自動識別針穿刺的角度，并實時在電腦屏幕上顯示持針角度的變化。如果角度不正確會(huì )報警提示操作錯誤。

3. 虛實結合操作功能點

皮下注射步驟包括消毒、準備注射、再次核對醫囑、扎針、注射、拔針、再次核對患者操作。

①消毒步驟通過三維虛擬仿真展示消毒過程。

②準備注射步驟通過三維虛擬仿真展示準備注射過程。

③再次核對醫囑步驟通過三維虛擬仿真展示護士右手持注射器再次詢問患者姓名內容。

④扎針實時同步展示扎針過程，在進針過程中可顯示進針的角度。針頭斜面朝上，與皮膚呈30-40°角刺入皮膚。

⑤注射過程中局部注射位置的皮下組織和脂肪。

⑥拔針實時同步展示拔針過程。

⑦再次核對患者步驟通過三維虛擬仿真展示再次核對患者內容。

操作后處理包括整理、注意事項、洗手記錄、推車出病房等步驟。

①整理步驟通過三維虛擬仿真展示整理過程。棉簽、針帽、彎盤依次高亮顯示，將用物放置到相應位置上。

②注意事項步驟通過三維虛擬仿真展示注意事項內容，護士交代注意事項并放置呼叫器至患者床旁。

③洗手記錄步驟中護士按照七步洗手法洗手并可自行填寫記錄單。

④推車出病房步驟中護士推車出病房并文字、語音說明注意事項內容。

八、密閉式靜脈輸血虛實結合訓練系統

1、外設器械模擬：

★進行靜脈留置針時使用力反饋靜脈留置針穿刺針進行穿刺的操作。外設器械模擬部分可實現，有兩個靜脈上穿刺點可以選擇，完整的穿刺過程，配備的力反饋系統，操作者穿刺時可體會(huì )到針進入皮膚時的阻力和進入血管時的落空感。操作正確穿刺針上有1顆LED燈亮起，表示回血功能，軟件同步操作。設備可模擬調節滴速，軟件實時進行滴速調節。

2、虛實結合穿刺教學系統：

系統支持完整的穿刺流程，包含同臨床一致的穿刺操作、封管操作等；交互式力反饋技術，可提供每一個解剖層次的精確力感；豐富的血管模型，讓操作者隨意選擇穿刺位置，更加貼近臨床。

★1、具備一套成人手臂模型，模型內置智能芯片，能感知針頭插入的角度和是否識別插入血管，并通過剖視窗口可以實時看到針穿刺入的位置，展示血管及周邊肌肉、脂肪解剖結構。手臂具備2個不同位置穿刺模組。穿刺模組可以更換。手臂模型可以自由旋轉調節注射位置，當手臂模型旋轉時，三維虛擬仿真手臂也實時同步旋轉調整位置。（需提供樣品現場演示）

★2、操作者可以直接在硅膠手臂上進行消毒，消毒痕跡可以顯示在三維虛擬軟件的手臂上。（需提供樣品現場演示）

★3、內置智能傳感芯片力反饋穿刺針，可通過智能傳感芯片和數據算法能夠自動識別針穿刺的角度，并實時在電腦屏幕上顯示持針角度的變化。如果角度不正確會(huì )提示操作錯誤。在靜脈穿刺刺破皮膚時，刺穿血管時有突破落空感，與實際相符，并提供準確的操作手感。（需提供現場演示）

3、虛實結合操作功能點：

完整、清楚、準確地展示靜脈輸血的具體操作流程，在部分操作過程中可360°旋轉、縮放視角。系統能夠智能引導學員完成整體動脈採血的操作。操作步驟內容如下：

3.1、用物準備：選擇準備靜脈留置針所需的用物，若選擇有誤，會(huì )彈出錯誤提示，并顯示正確答案。

3.2、抽血步驟可通過鼠標點擊選擇定位，進行抽血操作。取血時三維虛擬仿真展示護士至輸血科取血過程。完成相應題目后核對詳細取血單信息并介紹其注意事項。評估患者時通過三維虛擬仿真展示護士詢問患者詳細情況并檢查留置針。在測量生命體征通過三維虛擬仿真交互技術展示護士為患者測量體溫及血壓。沖管時具有外發光提示功能，能清晰三維動畫呈現輸血前沖管的具體操作。

建立靜脈通路時能清晰三維呈現輸血前建立靜脈通路的具體操作，通過三維虛擬仿真交互技術展示護士進行輸血前建立靜脈通路的操作過程。

封管操作中通過三維虛擬仿真交互技術展示護士輸血結束后進行封管操作。關閉調節器及留置針開關并將敷貼從患者手上取下置于醫療垃圾桶中。

3.3、穿刺操作

（1）扎止血帶：在穿刺點上方6-10cm處扎上止血帶。

（2）消毒：使用棉簽蘸取安爾碘消毒穿刺部位，范圍不小于5cm，消毒時顯示消毒痕跡。

（3）排氣：操作者可以通過調節輸液滾輪進行排氣的操作，調節時電腦屏幕上實時顯示滴速。

★（4）穿刺：操作者使用力反饋靜脈留置針穿刺針，可以直接調整針尖斜面朝上。與皮膚呈15-30°進針穿刺模擬手臂，穿刺過程中在屏幕上可以實時且同步通過剖視窗口視角來查看穿刺的位置和角度。（需提供樣品現場演示）

★（5）突破血管：穿刺針上的燈亮紅色，表示回血，見回血后降低角度5°~15°沿靜脈進入0.2cm，穿刺過程三維仿真軟件實時同步穿刺的角度，角度錯誤則提示調整角度。（需提供樣品現場演示）

★（6）退針芯：操作者可以左手持Y接口，右手先退出針芯少許。再將外套管沿血管方向送入的同時退針芯，左手固定兩翼，右手迅速將針芯抽出。退針芯的操作實時與三維虛擬仿真軟件同步，在真實手臂模型上的退針芯操作會(huì )同步顯示在屏幕上。（需提供樣品現場演示）

（7）固定：透明敷貼固定留置針、膠布留置針三叉接口、頭皮鋼針管及針柄。

★（8）調節滴速：操作者調節輸液滾輪，調節時電腦屏幕上實時顯示當前滴速并進行判斷滴速調節是否正確。（需提供樣品現場演示）

★（9）封管：封管操作中通過三維虛擬仿真交互技術展示護士輸血結束后進行封管操作。操作者用的注射器連接靜脈留置針，進行推注封管液的操作，電腦屏幕上可同步顯示連接、拔除注射器以及推注的操作。（需提供樣品現場演示）

（10）拔針：輸液完畢，去除膠布和無菌敷貼。關閉調節器，迅速拔出留置針，縱向按壓穿刺點至不出血為止。

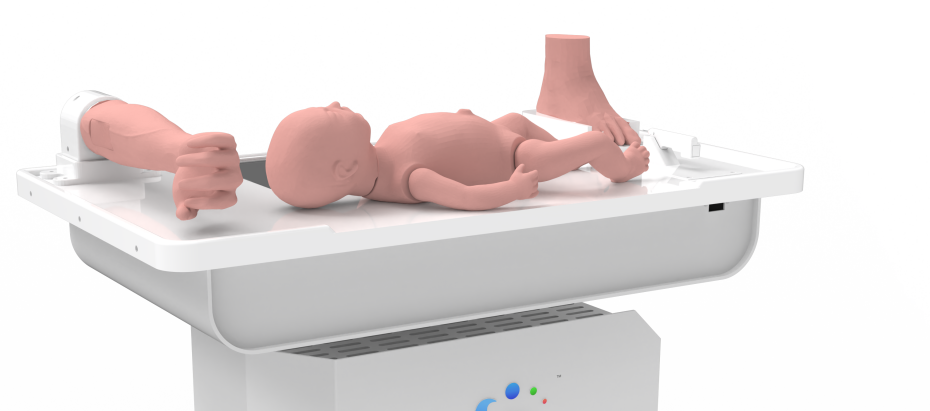

九、配置清單：

（1）靜脈穿刺手臂模型 1套

（2）動脈採血手臂模型 1套

（3）臀部肌肉注射模型 1套

（4）小兒模型 1套

（5）力反饋靜脈留置針穿刺針 5套

（6）力反饋靜脈輸液穿刺針 5套

（7）力反饋肌肉注射器 1套

（8）力反饋動脈採血注射器 1套

（9）力反饋皮內注射器 1套

（10）力反饋皮下注射器 1套

（11）手背穿刺模組 5組

（12）手臂穿刺模組 5組

（13）封管注射器 1個

（14）棉簽 1個

（15）輸液架及輸液袋（含滴速調節） 1套

（16）護理綜合穿刺配套移動智能一體化推車 1套（含顯示屏）
